tarcza hamulca vn 1700

Post autor: Michał » pn maja 31, 2021

Szanowni i Szanowne,
Poszukuję tarczy przód do Nomada z 2014 roku. Może ktoś ma sprawną na sprzedaż ? O ile się nie mylę to chyba są te same tarcze w 1700 i w 1600 we wszystich modelach ? Będę wdzięczny za wiadomość.
Pozdrawiam
Michał
Michał

Awatar użytkownika
Skrobel
Posty: 1565
Rejestracja: czw maja 30, 2013
Miejscowość: Piaseczno
Motocykl: Nomad 1700, VN900 LT, był VN800-B3, VN1500-L4
VROC: 35582

Re: tarcza hamulca vn 1700

Post autor: Skrobel » pn maja 31, 2021

Niestety te same nie są. Mają zupełnie inny numer fabryczny:
41080-0181-CM - tarcza przednia do VN 1700
41080-0095-CM - tarcza przednia do VN 1600
Wizualnie również się różnią. Niestety nie umiem znaleźć dokładnej specyfikacji (średnica i rozstaw otworów). Zakładam, że nie będą pasować, ale nie twierdzę tego na pewno.
LwG
Łukasz czyli Skrobel

Awatar użytkownika
Michał
Posty: 37
Rejestracja: ndz lip 04, 2010
Miejscowość: Ustanów
Motocykl: VN 1700 Nomad
VROC: 0

Re: tarcza hamulca vn 1700

Post autor: Michał » pn maja 31, 2021

Dzięki za info. Właśnie analizuję sprawę i wygląda że średnica i rozstaw chyba są te same. Różnią się tylko małymi otworkami, które nie wyglądają żeby do czegokolwiek służyły (?), więc może jednak pasują. Właśnie znalazłem taką tarczę i kupuję żeby sprawdzić czy pasuje. Dam znać.
LwG
Michał
Michał

Awatar użytkownika
Tex66
Posty: 452
Rejestracja: pt paź 07, 2016
Miejscowość: Mazowsze
Motocykl: Kawasaki VN 2000 Lokomotywa
VROC: 0

Re: tarcza hamulca vn 1700

Post autor: Tex66 » pn maja 31, 2021

Śmiało możesz zamawiać.

Tarcze hamulcowe:
- 41080-0095-CM;
- 41080-0181-CM;
- 41080-0181-11H
maja tą sama średnicę zewnętrzną (300 mm), średnicę wewnętrzą (130 mm), grubość (5 mm) i rozstaw otworów.

Dodatkowe otwory przy każdym otworze pod każdą z 5 śrub mocujących są w tarczach o numerze 41080-0181 – typowe dla VN 1700.
Jedne mają numery katalogowe VN 1600 (41080-0095) a inne VN 1700 (41080-0181).
Jedynie przy VN 1700 przy numerach katalogowych tarcz występuje „CM” lub „11H”.
W przypadku VN 1600 były jedynie oznaczenia „CM” przy przednich tarczach hamulcowych.

Jeżeli masz teraz oryginalne tarcze w swoim VN 1700 Nomad z 2014 roku to będzie wizualna różnica od tarcz z oznaczeniem „CM

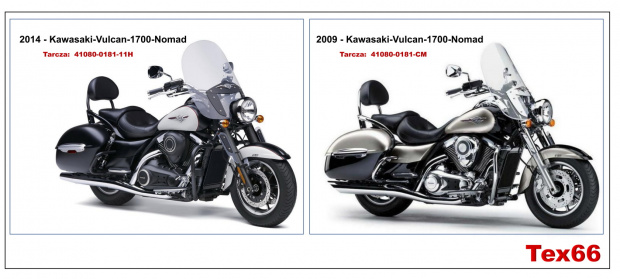

Właśnie co oznacza „CM” a co „11H” w oznaczeniu katalogowym przedniej tarczy hamulcowej w VN 1700?
I nie chodzi tu o zacisk.
Odpowiedź jest prosta……………………

Obrazek
Tex66

Awatar użytkownika
Michał
Posty: 37
Rejestracja: ndz lip 04, 2010
Miejscowość: Ustanów
Motocykl: VN 1700 Nomad
VROC: 0

Re: tarcza hamulca vn 1700

Post autor: Michał » pn maja 31, 2021

Cześć Tex66,
Wielkie dzięki za dobrą wiadomość. :pada: Już zamówiłem. A tak z ciekawości, czy wiesz może po co są te dodatkowe otwory ? Właśnie mam takie i wygląda, że nie służą niczemu.
Pozdrawiam
Michał
Michał

Awatar użytkownika
Tex66
Posty: 452
Rejestracja: pt paź 07, 2016
Miejscowość: Mazowsze
Motocykl: Kawasaki VN 2000 Lokomotywa
VROC: 0

Re: tarcza hamulca vn 1700

Post autor: Tex66 » pn maja 31, 2021

Przyjrzałem się zdjęciu Twojego Awatara i masz tarcze o numerze katalogowym: 41080-0181-11H, masz oryginalne tarcze do Nomada z 2014 roku.
Jeżeli zamówiłeś jedną tarcze z oznaczeniem „CM”, szybko zobaczysz różnice od tarczy z oznaczeniem „11H”.
Co do Twojego pytania na temat dodatkowych otworów, to służą jedynie zmniejszeniu masy na promieniu mocowania tarcz.
Pozdrawiam :yeee:
Tex66

Awatar użytkownika
Michał
Posty: 37
Rejestracja: ndz lip 04, 2010
Miejscowość: Ustanów
Motocykl: VN 1700 Nomad
VROC: 0

Re: tarcza hamulca vn 1700

Post autor: Michał » pn maja 31, 2021

No to wszystko jasne. I powinno być OK.
Wielkie dzięki za pomoc. Wybieram się w Alpy więc chciałbym mieć hamulce w porządku.
LwG
Michał

Awatar użytkownika
Michał
Posty: 37
Rejestracja: ndz lip 04, 2010
Miejscowość: Ustanów
Motocykl: VN 1700 Nomad
VROC: 0

Re: tarcza hamulca vn 1700

Post autor: Michał » czw cze 10, 2021

Życia jest trudne. Okazało się że tarcza którą kupiłem pasuje ale jest krzywa 😭 więc plan B dwie tarcze hiszpańskie nòwki. Wreczcie działa 😆
Pozdrawiam
Michał

Awatar użytkownika
Tex66
Posty: 452
Rejestracja: pt paź 07, 2016
Miejscowość: Mazowsze
Motocykl: Kawasaki VN 2000 Lokomotywa
VROC: 0

Re: tarcza hamulca vn 1700

Post autor: Tex66 » pt cze 11, 2021

Napisałem, że będzie pasowała.
W VN 1600 tarcza ma numer 41080-0095 z oznaczeniem wyróżniającym CM i tylko takie miały oznaczenia.
W VN 1700 Nomad tarcza ma numer 41080-0181 z oznaczeniem wyróżniającym CM lub 11H, uzależnione to było od rocznika i modelu.
Przednie tarcze hamulcowe w VN 1600 i VN 1700 to praktycznie te same tarcze jeżeli chodzi o ich rozmiary, kosmetyka to tzw. „kolor dysku” i te dodatkowe otwory przy otworach pod śruby mocujące tarczę w VN 1700.

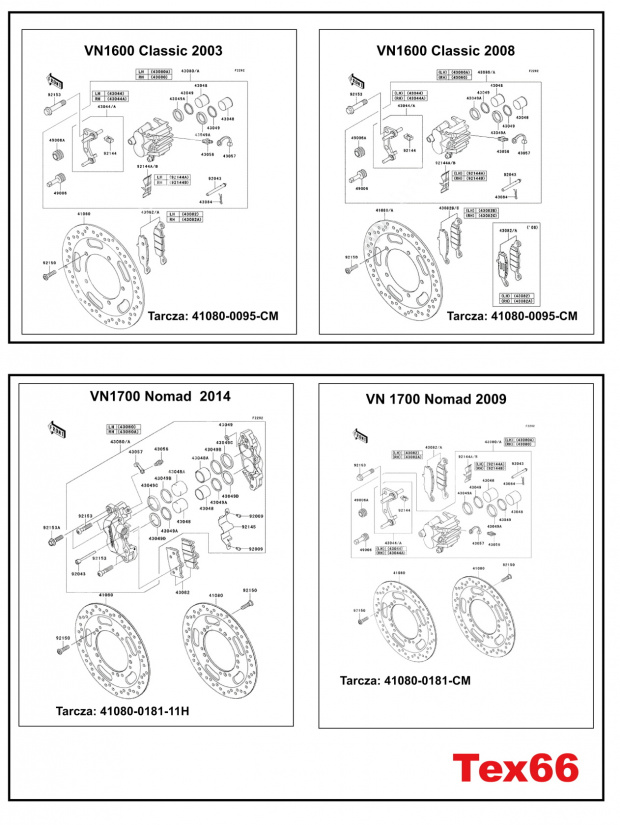

Na załączonym zdjęciu widać różnicę w tarczy z oznaczeniem wyróżniającym CM lub 11H montowanych fabrycznie w VN 1700.
- 11H – „dysk czarny
- CM – „dysk srebrny”.
Niestety kupowanie pewnych używanych elementów na internetowych portalach aukcyjnych wiąże się z ryzykiem, że część będzie nie do końca sprawna i użyteczna.
Zawsze plan B jest lepszy.

Obrazek
Tex66
